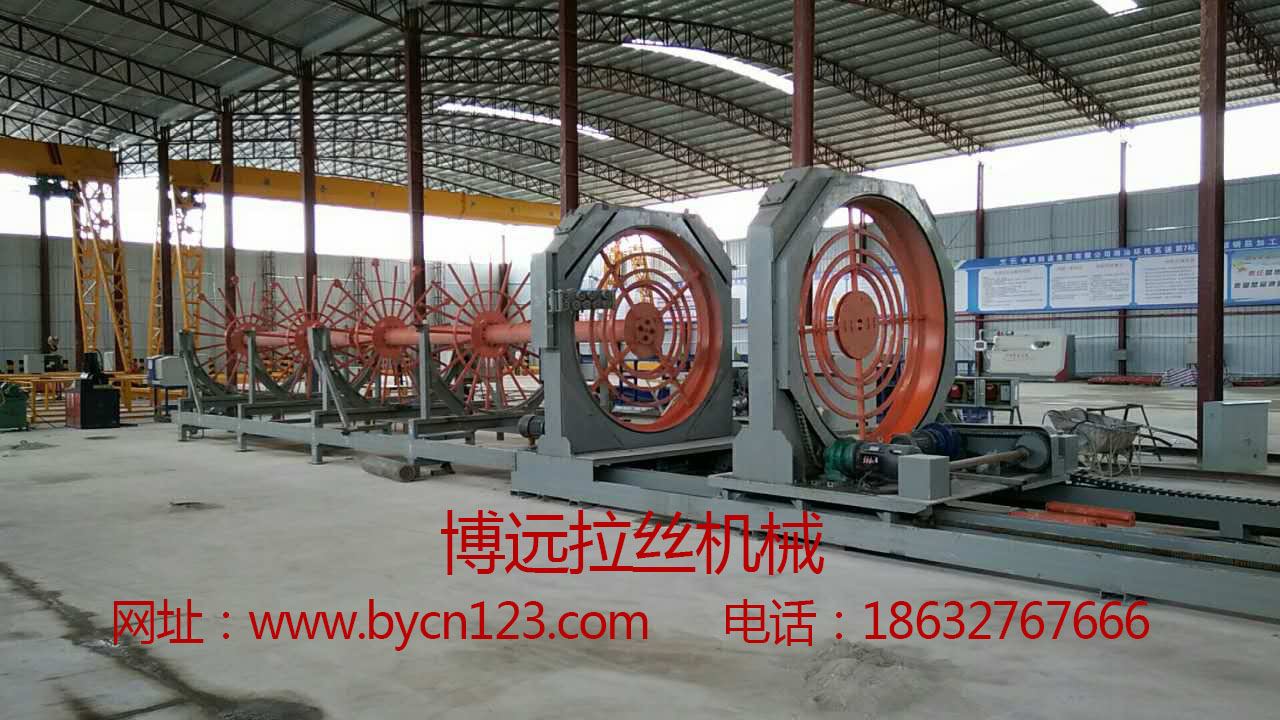

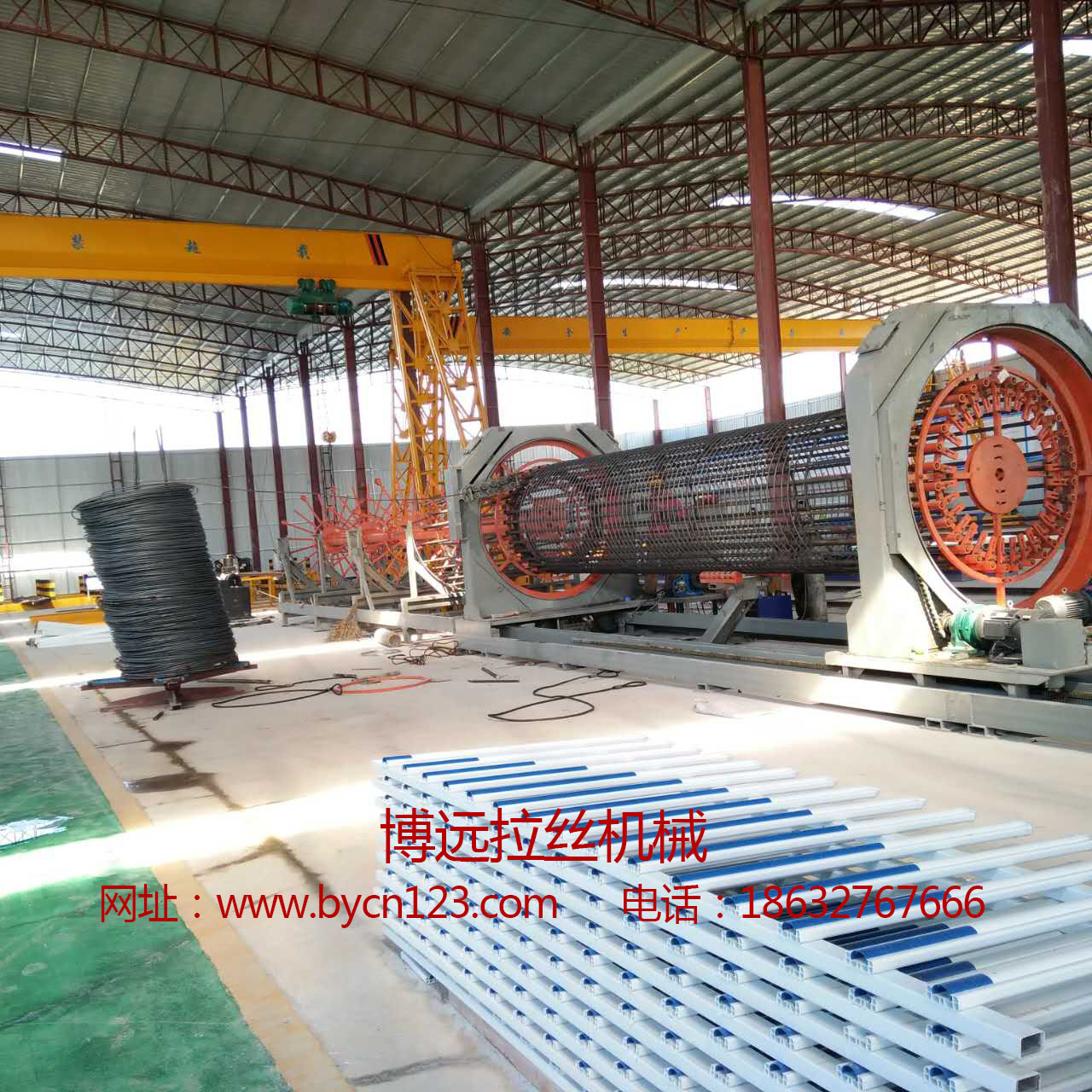

數控鋼筋籠滾焊機

點擊量：2692

產品描述

  該設備可自動成型長度為2m-27m（定制）的鋼筋籠，并配有自主知識產權的智能化焊接機械手（定制），比手工綁扎籠子生產效率高，節省材料，籠子堅固，外形標準。廣泛應用于大型橋梁、高速鐵路建設等領域的灌注樁施工中。

產品特點

自動送線機構，可在線調整間距，誤差小，成型質量高

自動焊接，或人工點焊，減輕勞動強度

變頻控制拖籠機構，行走精度高

自動拖籠設計，避免焊接過程中因籠子自重導致其彎曲變形

自動上料裝置，加快上料速度

模板采用模板環加導管組合，可快速更換籠子直徑和變換籠子主筋根數

平立輥式矯直裝置，壽命長

控制系統：松下 PLC、 松下觸摸屏、ABB或匯川變頻器

型號	TGC1250		TGC1500	TGC2000			TGC2200	TGC2500
鋼筋籠直徑	200- 1250mm		300- 1500mm	500-2000mm			800- 2200mm	500- 2500mm
鋼筋籠重量	3T		4.5T	6T			8T	8T
鋼筋籠長度	2-13.5m（可加長至27m）		2-13.5（可加長至23m）	2-13.5（可加長至18m）			2-13.5（可加長至18m）	2-13.5（可加長至18m）
盤筋直徑	Φ5-16mm
繞筋間距	0-500mm
主筋直徑	Φ12-40mm
液壓站壓力	10MPa
額定總功率
產品尺寸	28*1.5*2	28*2.8*2.5			28*4.6*3	28*5.3*3.5
產品重量	7T	12T			20T	22T
